Reactiekrachten
En nu je ons gezamenlijk zwaartepunt bepaald hebt, Dré, wat ga je daarmee nu doen?
De resultante van 800kg verticaal gewicht zal door andere krachten dienen opgeheven te worden, willen wij het totale gewicht (Gt, is gewicht van het paard en de ruiter) door het inwerken van de zwaartekracht niet op de grond laten smakken. Dit zal dienen te gebeuren door tegenovergestelde krachten uit te oefenen op de externe ondersteuningspunten, en dat zijn deze waar het paard met de hoeven afdrukt op de grond, in dit geval een voorbeen (Rv) en een achterbeen (Ra).
Ondersteuningsfase

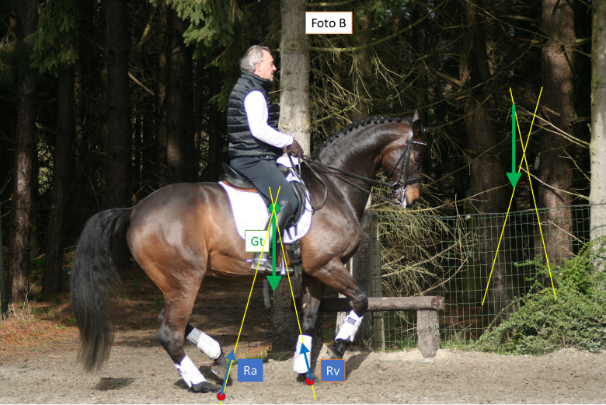

Maar dat de ondersteuningsfase in draf steeds op twee benen gebeurt, dat wist je zelf ook al hé Frits. Het aangrijpingspunt van deze reactiekrachten is met een rood bolletje aangegeven op foto B en natuurlijk gaat de richting van deze reactiekrachten van ieder steunpunt naar het zwaartepunt Gt.
De reactiekrachten Ra en Rv zijn op foto B aangegeven in een blauwe kleur, hun richting is nu bepaald door de gele lijnen te trekken van de ondersteuningspunten naar het zwaartepunt Gt.
Richting en grootte
Maar de grootte van deze twee reactiekrachten dient nog bepaald te worden. Om in evenwicht te zijn dient Gt gelijk van grootte en tegengesteld van richting te zijn aan Ra + Rv. De grootte en richting van Ra en Rv kunnen eenvoudig bepaald worden door het krachtenstelsel te meten op foto B en geeft als resultaat dat onze 800kg verdeeld wordt met 420kg (Rv) op je steunende voorbeen en 402kg (Ra) op je achterbeen. Neen Frits, Ra + Rb dienen niet gelijk aan 800kg te zijn, maar hun verticale projectie dient dat wel te zijn.
Heb je het nu al moeilijk om te volgen Frits? Het wordt nog erger hoor, haha. Maar mijn analyse is waarschijnlijk begrijpelijker voor ingenieurs dan voor paarden hé.
Wil je meer weten over verzameling, dan lees je best vanaf het eerste artikel, enjoy.
